ET9800烧录器ISP在板烧录方案

1. ET9800烧录器简介

ET9800是老澳门免费资料积累多年编程技术及行业实践，深入国内外用户体验习惯，创新打造的一款支持联机、脱机的量产型高速烧录器，支持各大厂商各种封装的MCU、FPGA、CPLD、eMMC、NandFlash、SPI NandFlash、SPI NorFlash、Parallel NorFlash、EEPROM及DSP等类型芯片，烧写稳定、高效。

       ET9800可搭配ISP适配座E-ISP(IDC20-2.54)D0-0，组成一个完整的万用型在板烧录工具。每个ISP适配座支持两通道，单台ET9800最多可搭配4个ISP适配座，组成8通道同时烧录。

2. ISP适配座简介

ISP适配座是一块多功能信号转换板。ISP适配座型号为E-ISP(IDC20-2.54)D0-0。烧录器通过ISP适配座与用户的电路板互联互通。ISP板具有如下特点：

1.         通用型适配座，适应所有MCU、DSP、FPGA和CPLD等；

2.         两个外部接口J3和J4；

3.         每个外部接口均可实现JTAG，CJTAG，SWD，UART，SPI，IIC，SWIM，BDM等协议；

4.         信号电平可由外部参考电压决定，电压范围在1.2V到5V之间；

5.         信号电平可由内部3.3V参考电压决定；

6.         两路电源输出，VDD和VPP；

7.         VDD电源输出1.2V到5V电压范围，最大输出电流500mA；

8.         VPP电源输出6V到10V电压范围，最大输出电流500mA；

有关ISP适配座更详细的信息，请参考《ISP适配座使用说明》。

3. ISP在板烧录方案介绍

   本方案以烧录TI TMS320F280025芯片为例，板子烧录接口为CJTAG。

3.1      硬件连接

       板子烧录接口共有4个信号：TCK，TMS，GND，VDD。依据信号定义连接ISP适配座和待烧录的板子。

3.2      软件操作

3.2.1   选择芯片

3.2.2   打开烧录文件

      注意：烧录TI C2000系列DSP芯片时如果打开文件是HEX文件，则在载入设置弹出框上勾选“使能Word地址（Hex格式）”。

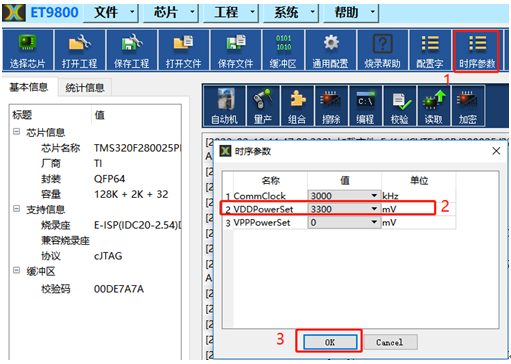

3.2.3   设置电源给待烧录的板子供电

3.2.4   保存工程

保存好的工程文件，下次可直接打开功能进行组合烧录。

3.2.5   组合烧录

组合烧录包括擦除、编程和校验。
